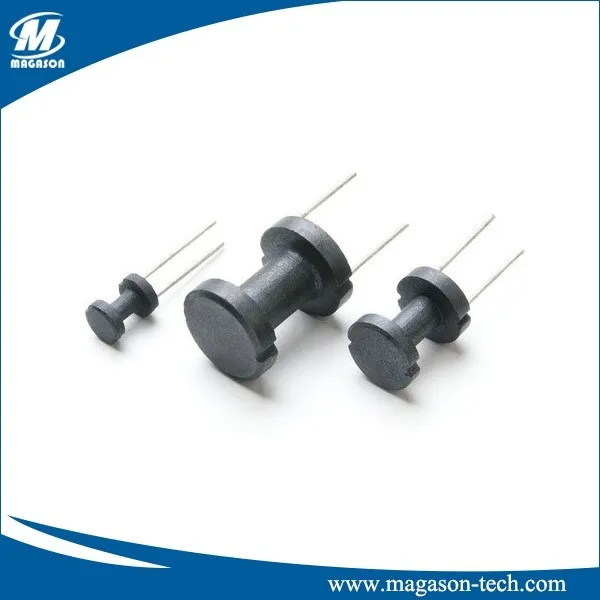

Ferrit baraban yadrosi baraban induktori bobini uchun xom ashyo bo'lib, u LED yorug'lik drayveri PCB platasi uchun ishlatiladi, bu yadro elektron plataga mos keladigan 2 pinli, 3 pinli yoki 4 pinli, u daldırma induktor yadrosidir. Material NiZn va MnZn quvvat materiallari bilan qoplangan.
Ferrit baraban yadrosining bobini mis yadro lasanining o'rashi bilan quvvatlanadi. Ferrit baraban yadrosi elektron sxemalar yoki qurilmalarning xususiyatlaridan biridir. Buning ma'nosi: oqim o'zgarganda, keng tarqalgan bo'lib foydalaniladigan ba'zi katta qo'zg'almas induktorlar (masalan, tebranish bobini, sozlanishi induktor va boshqalar) eksenel induktor sifatida qabul qilinadi, eksenel induktorga o'xshash qulay dastur, lekin umumiy induktor kattaroq hajmga ega bo'lishi mumkin, oqim to'g'ridan-to'g'ri ramka atrofida qoplangan sim (yoki ip) bo'ladi, keyin, magnit yadro yoki mis yurak, temir yadro, va hokazo bo'shliqning ramkaga, indüktans yaxshilash uchun. Ramka odatda plastmassa, kauchuk yog'och, keramikadan tayyorlanadi va haqiqiy ehtiyojlarga qarab turli shakllarda tayyorlanishi mumkin. Ferrit baraban yadrosi odatda ramkadan foydalanmaydi, aksincha emallangan simni to'g'ridan-to'g'ri magnit yadro atrofiga qo'ying.
| Turi | Hajmi (mm) | |||||
| A | B | D | E | F | P | |
| DR4.2*6.3S | 4.2±0.15 | 2.0±0.2 | 6.3±0.2 | 1.65 | 3.0±0.3 | 2 |
| DR4.4*5.5S | 4.4±0.15 | 2.3±0.15 | 5.5±0.2 | 1.6 | 1.6±0.2 | 2.5 |
| DR6*8S | 6.0±0.2 | 2.5±0.15 | 8.0±0.25 | 2 | 4.0±0.2 | 3 |
| DR6*10S | 6.0±0.2 | 2.7±0.15 | 10.0±0.3 | 2 | 6.0±0.2 | 3 |
| DR7*9S | 7.0±0.2 | 3.0±0.15 | 9±0.3 | 2.15 | 4.7±0.2 | 5 |
| DR7.8*6.4S | 7.8±0.2 | 3.25±0.2 | 6.4±0.2 | 1.3 | 3.75±0.15 | 5 |
| DR8*8S | 8.0±0.2 | 3.5±0.2 | 8.0±0.3 | 2 | 4.0±0.2 | 5 |
| DR9*10S | 9.0±0.25 | 3.6±0.2 | 12.0±0.3 | 2.5 | 5.5±0.3 | 5 |
Xususiyat
- Yo'naltiruvchi pinsiz (DR) va yo'naltiruvchi pinli seriyali (DRWW ~ DR4W) magnit yadrolarga bo'lingan, yo'naltiruvchi pinli seriyali simlarni osib qo'yish oson va plagin I-shaklidagi induktorlarda, plagin ekranlash induktorlarida, va plaginni o'rnatish qulay.
- Magnit yadroni o'rashdan so'ng, u yaxshi oqim qarshiligiga, yuqori Q qiymatiga va yuqori chastotalarda barqaror indüktansa ega.
- Ajoyib barqarorligi va uzoq vaqt davomida parchalanishga qarshi turish qobiliyati tufayli u ba'zi murakkab sxemalarda yoki katta zanjirlarda keng qo'llaniladi.
- DR3W va DR4W seriyali, ikkita sariqni o'rashga qodir.
Ilova
- DC-DC rektifikatorlari yoki past tartibli indüktans filtrlari uchun qo'llaniladi
- Rang kodli indüktans, tepalik bobini, o'rash indüktansı, plagin indüktansı, chiziqli indüktans
- O'chirish kuchlanishini tartibga solish, signalizatsiya, signalizatsiya va xavfsizlik uskunalarida keng qo'llaniladi
